您當前的位置： 首頁 >> 產品中心 >> 廣告道閘、廣告門系列廣告道閘
更新時間： 2017.10.25 瀏覽次數：8099

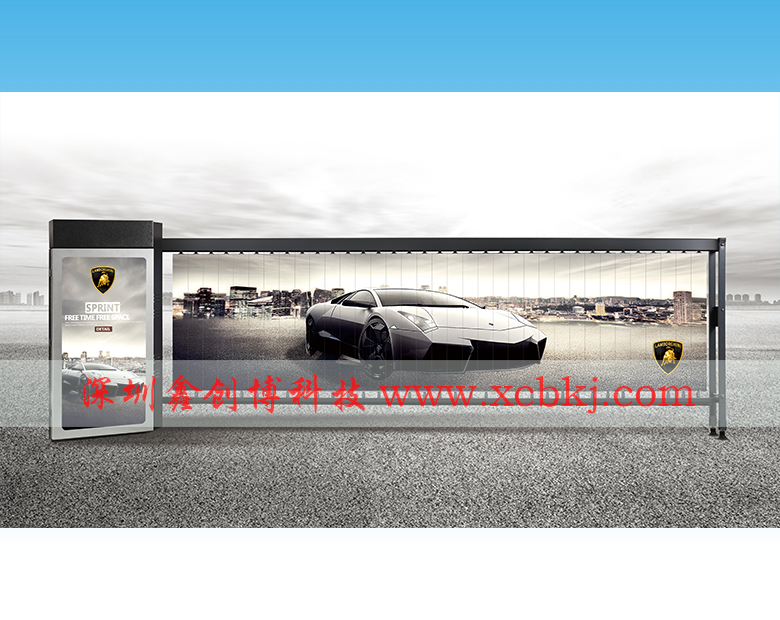

產品名稱：廣告道閘
產品型號：XCB-D08
產品規格：按實際尺寸
產品亮點：創新戶外廣告發布平臺
1 結構描述
設備由機箱
，機芯，紅外光電傳感器，控制器，報警器，計數器，讀卡控制器等部件組成；主要功能說明：
A，采用Renesas專用INV芯片+STC的處理器
；B
，結合工業PLC控制標準。MCU電路全隔離，抗干擾能力大大提高；C，輸入輸出采用高速光耦隔離
，輸入IO刷新設置為20MS防止干擾信號侵入；D，MCU電源經三級處理
，確保隔離后的元器件安全及干擾源入侵；E，閘機具備有調速功能
，可由使用者自由設定開閘時間；可設定范圍2-8S調頻范圍15-85Hz（0-400 Hz可調
；但實際實用中嚴禁低于15 Hz及高于65 Hz運行）F，具備有工作環境溫度檢測功能
，當工作環境溫度到達48-52攝氏度左右時打開排風扇。降低箱體溫度。G
，廣告葉片具有防止雨水結冰卡死的功能，此功能開啟時每三分鐘葉片自動翻轉一次。2 工作原理
上電后
，主板MCU進行自檢，此時主機上的ERROR紅燈亮起。當MCU系統正常時RUN燈亮起，ERROR熄滅。MCU系統工作自檢完成后進入工作狀態；此時如果道閘在水平位置且拔碼開關1置于ON狀態時。延時0.8S后打開廣告牌。如果道閘不在水平位置廣告牌閘門的關限位信號必須常ON。如果關限位是OFF狀態則會報警。提示廣告閘門異常。ERROR燈會以2Hz頻率點亮。所有無異常后
，入口刷卡或者按下開閘鍵，廣告閘門關閉，當關限位ON后。道閘門上升，當?shù)篱l到達垂直位置后（垂直信號ON）。閘門電機停止。當?shù)馗行盘朞N至OFF周期后（或者按下關閘門鍵）道閘門下降，到達水平位置（水平信號ON）后道閘電機停止。延時0.5秒后（此期間如沒有開閘信號條件下）廣告閘門打開，當廣告閘的開限位ON時，廣告閘門電機停止。系統處于待機狀態。當出現下述情況時
，系統會報警（報警狀態消除后，按停止鍵消除報警）：道閘在開閘或者關閘的時間超過10秒時
；ERROR燈以1Hz頻率點亮。廣告閘在開廣告牌或者關廣告牌超過3秒時; ERROR燈以2Hz頻率點亮。
道閘不在水平位置時且廣告閘門的關限位沒有在ON狀態; ERROR燈以2Hz頻率點亮
。如果警報發生時
，按下“開” “關” “�！比我怄I即可消除；若消除后又響起則須找出相應的故障才能繼續開機，不然有可能會損壞控制器主驅動器發生故障時，面板上的“MOTOR”燈會點亮
。表示其在保護狀態。此時插入操作面板即可顯示故障代碼。詳情參見附表說明廣告道閘通用功能 ：
1）機箱防水
，結實耐用，可適用戶外環境下使用；封閉式柵欄道閘，防止人員隨便穿越，增加社區安全性。2) 外形簡潔大方，擁有最好視角的廣告燈箱與翻板廣告位，翻板可拆卸，易換畫面，操作簡單。
3) 本系統可選軟膠管防砸，以及空氣壓力波等其他保護性設備防砸，從而使系統有防砸車砸人等功能。
5）多種控制方式，可供用戶選擇，既可用外接有線也可用遠距離遙控對道閘升、降、停、防風等的控制。
6）采用多重保護措施（電機熱保護、低溫保護
、防風保護、抗電涌保護、抗雷擊保護等），使道閘運行的安全性和可靠性得到極大地提高。7）集光、電
、機械控制于一體，操作靈活、方便，使用安全、可靠。8）與選配的車輛檢測器使用，可使其具“有車過后自動落桿”和“落桿有車自動抬桿”等功能
，從而可使閘機具有自動關閘和完善的防砸車功能。9）具有開優先功能，從而可有效的提高車輛通過通道效率。
10）系統對外采用標準的電氣接口，可方便的與用戶選配的其它系統相掛接。
11）各運動部件均已調整到最佳運動和平衡狀態，故本機性能穩定，運行平穩，噪音小，使用壽命長。
