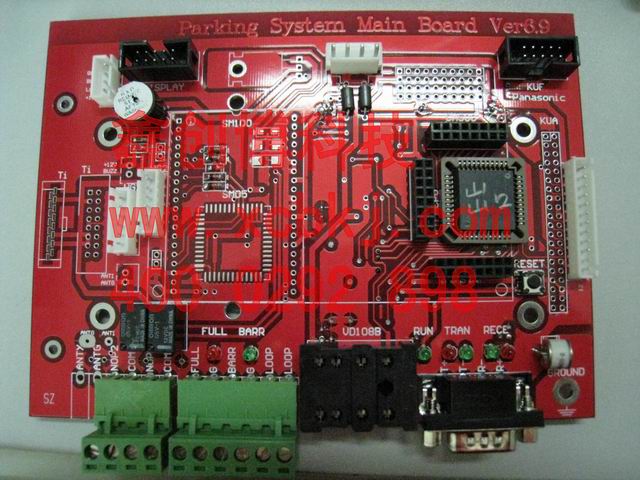

鑫創博停車場系統控制主板Parking System Main Board Ver6.9簡介

更新時間： 2017.10.24 瀏覽次數：4487

摘要：深圳鑫創博科技專業研發生產ParkingSystemMainBoardVer6.9停車場系統控制主板

，該xcb210NT1停車場系統控制主板是由：控制管理單片機、內存模塊

、時鐘模塊

、發卡器驅動模塊、收卡器驅動模塊

、各種品牌IC/ID卡讀寫模塊接口

、光隔離串行通訊接口、電閘驅動接口

、漢字顯示驅動接口

、...

深圳鑫創博科技專業研發生產Parking System Main Board Ver6.9停車場系統控制主板，該xcb210NT1停車場系統控制主板是由：控制管理單片機

、內存模塊

、時鐘模塊、發卡器驅動模塊

、收卡器驅動模塊

、各種品牌IC/ID卡讀寫模塊接口、光隔離串行通訊接口

、電閘驅動接口

、漢字顯示驅動接口、車位引導屏顯示驅動接口

、車輛傳感器及地感線圈接口

、電源模塊及備用電池等組成

。

Parking System Main Board Ver6.9停車場系統控制主板功能簡介：
時鐘模塊：可通過上位機調校時鐘，輪流顯示日期

、時間與制造商名稱

。
發卡模塊：車到傳感器上，司機按鍵

，發卡器即發送IC卡一張

，經IC卡機芯傳送至IC卡天線感應區內，并要做到一車只能取一卡

。
收卡模塊：根據上位機指令回收已交費但未超時的臨時卡

，收卡成功后抬閘放行。
讀卡處理：驅動讀寫模塊隨時識讀進入天線感應區的已授權的IC/ID卡

，一次性讀取卡上所需的所有數據項

，送CPU處理，操作時間小于0.1秒

。IC卡進入感應區后

，首先讀取卡上的卡類、卡號

、掛失標志

、進出場標志與時間、有效期等數據項

。然后根據卡類進入相應的處理程序

，顯示與上報卡號。根據上位機的回復

，月卡顯示有效期或卡狀態(無效

、過期、掛失

、進出場狀態)

；臨時卡顯示有效或其它卡狀態。
串行通訊接口：完成上位機的指令下達

，本地的卡號及狀態上報

。
電閘驅動接口：根據上位機指令及其它邏輯判斷，驅動電閘上升

，下降或停止

、抬閘保持。
顯示驅動接口：根據上位機指令及邏輯條件驅動漢字顯示屏顯示相應操作提示或信息

，如：‘請取卡或讀卡’

、‘請讀卡交費’、‘交費XXXX元’

、‘XX月XX止效’等等

。
車位顯示接口：根據上位機指令驅動滿位屏顯示‘滿位’狀態

，或驅動數碼車位顯示屏顯示車位數目，或驅動漢字車位顯示屏顯示車位數及其他漢字提示信息

。

xcb210NT1停車場系統控制主板技術參數及指標

適配線性電源輸入   ：5VDC3A + 12VDC1A + 24VDC1A
停車場系統控制主板：Parking System Main Board Ver6.9
適配讀寫模塊         ：LEGIC/Mifare/Motorola/HID/EM/Ti/CrypTag etc
適配發卡機            ：xcb501
適配收卡機            ：xcb502
適配車輛感應器      ：VD108B/VD108C
適配中文顯示屏      ：LED301680SSN
中文顯示屏背板      ：LEDDriverCAN/232/485

， VER4.20 2010.04.28
適配車位顯示屏：LED71680 etc
通訊接口驅動器：光隔離長線驅動器HT232B/HT422B

控制板尺寸：100X150mm
